Αντλία

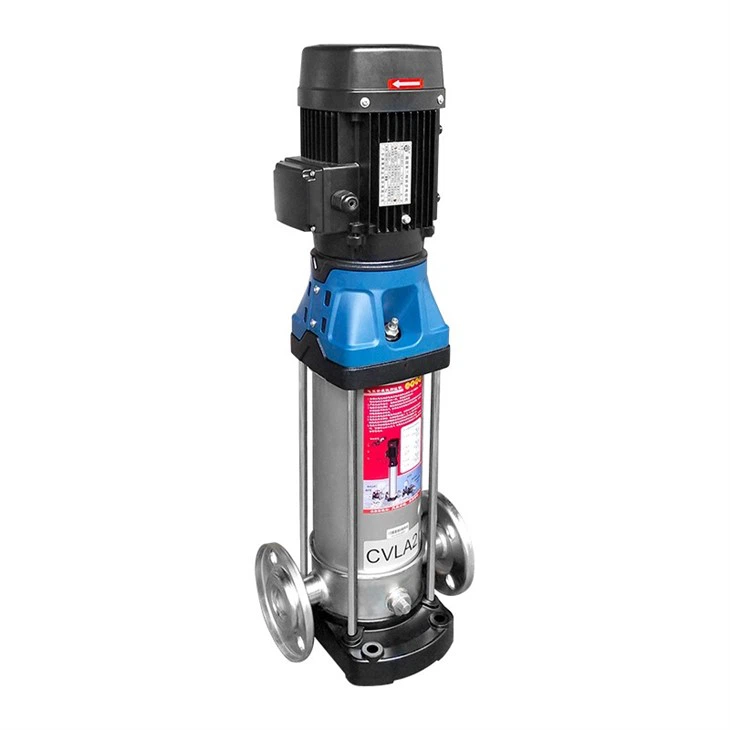

Οι CVLA είναι κάθετες αντλίες νερού πολλαπλών σταδίων χωρίς αυτόματο αστάρωμα, οι αντλίες είναι
διατίθεται με στάνταρ κινητήρα, την είσοδο και την έξοδο
βρίσκονται στο κάτω μέρος της αντλίας στο ίδιο επίπεδο
(εσωτερικός τύπος).
Όλες οι αντλίες είναι εξοπλισμένες με μηδενική συντήρηση
σετ μηχανικής τσιμούχας τύπου φυσιγγίου.
| Εύρος | CVLA1 | CVLA2 | CVLA3 | CVLA4 | CVLA5 | CVLA10 | CVLA15 | CVLA20 | CVLA32 | CVFA45 | CVFA64 | CVFA9O | CVFA120 | CVFA150 | CVFA200 | CVFA320 |
| Ονομαστική ροή㎡n | 1 | 2 | 3 | 4 | 5 | 10 | 15 | 20 | 32 | 45 | 64 | 90 | 120 | 150 | 200 | 320 |
| Εύρος θερμοκρασίας (βαθμός) | -20 ~+104 | |||||||||||||||
| Θερμοκρασία εντός εύρους (βαθμός) | -40 ~ +180 | |||||||||||||||
| Μέγιστη απόδοση (%) | 44 | 45 | 58 | 58 | 65 | 66 | 68 | 69 | 77 | 78 | 80 | 81 | 74 | 73 | 79 | 73 |
Εύρος ροής (m³/h) |
0.7-2.4 | 1-3.2 | 1.2-4.5 | 2-4.8 | 2.5-8 | 5-13 | 9-24 | 10-29 | 14-40 | 20-56 | 30-85 | 40-120 | 60-150 | 80-180 | 100-240 | 160-360 |
Μέγιστη πίεση (bar) |
22 | 25 | 24 | 25 | 24 | 22 | 23 | 25 | 28 | 26 | 20 | 20 | 16 | 16 | 16 | 16 |
| Υψηλή πίεση κατόπιν αιτήματος (bar) | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 39 | 40 | 39 | 39 | ||||
Ισχύς κινητήρα [KW] |
0.37-2.2 | 0.37-3 | 0.37-3 | 0.37-4 | 0.37-5.5 | 0.37-7.5 | 1.1-15 | 1.1-18.5 | 1.5-30 | 3-45 | 4-45 | 5.5-45 | 11-75 | 11-75 | 18.5-110 | 18.5-110 |
Τύπος Υλικού |
||||||||||||||||
| CVA Χυτοσίδηρος, SS EN1.4301/AIS1 304 EN1.4401/AISI 316 |
· | · | · | · | · | · | · | · | · | · | · | · | · | · | · | · |
| CVFA, CVLA S.S EN1.4401/AISI 316 EN1.4401/AISI 3116 |
. | . | . | . | · | · | · | · | · | · | · | · | · | · | · | · |
| Σύνδεση σωλήνα αντλίας CVA | ||||||||||||||||
| Φλάντζα | DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
ΔΝ40 | DN50 | DN5O | ΔΝ65 | DN80 | DN100 | DN100 | ΔΝ150 | ΔΝ150 | DN150 | DN150 |
Φλάντζα κατόπιν παραγγελίας |
- | - | - | - | ΔΝ50 | - | - | - | - | - | - | - | - | - | - | |
Σύνδεση σωλήνα αντλίας CVFA/CVA/CVLA |
||||||||||||||||
| Στήλη σωλήνων * | G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G1 G1 ¼ |
G2 | G2 ½ | G2 ½ | - | - | - | - | - | - | - | - |
| Ανοιχτό νήμα σωλήνα στήλης Αίτηση * |
G1 ½ | G1 ½ | G1 ½ | G1 ½ | G1 ½ | - | G2 | G2 | - | - | - | - | - | - | - | - |
Φλάντζα |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
DN25 DN32 |
ΔΝ25 DN32 |
ΔΝ40 | DN50 | DN5O | ΔΝ65 | DN80 | DN100 | DN100 | ΔΝ150 | ΔΝ150 | ΔΝ150 | DN150 |
Φλάντζα Κατόπιν Αίτησης |
- | - | - | - | - | ΔΝ50 | - | - | - | - | - | - | - | - | - | - |
Δοχείο κοπής κοινή[PJE]★ |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G1 ¼ DN32 |
G2 DN5O |
G2 DN50 |
G2 DN5O |
- | - | - | - | - | - | - | - |
Μοτέρ
Ο κινητήρας είναι πλήρως κλειστός, αερόψυκτος διπολικός κινητήρας.
Βαθμός προστασίας: IP55
Κατηγορία μόνωσης: F
Διατίθενται κινητήρες άλλων τάσεων κατόπιν αιτήματος.
Οι μονοφασικοί κινητήρες είναι διαθέσιμοι από 0,37 kw έως 2,2 kW
Τυπική τάση:
● 50Hz: 1x220-230/240V
● 3x200-220/346-380V
● 3x220-240/380-415V
● 3x380-415V
Προστασία κινητήρα
Ο μονοφασικός κινητήρας έχει ενσωματωμένο διακόπτη θερμικής υπερφόρτωσης.
Οι τριφασικοί κινητήρες πρέπει να συνδέονται σε έναν κινητήρα
προστατευτικό διακόπτη κυκλώματος σύμφωνα με τους τοπικούς κανονισμούς.
Θερμοκρασία περιβάλλοντος
Θερμοκρασία περιβάλλοντος: μέγιστη+50 μοίρες , εάν το περιβάλλον
η θερμοκρασία υπερβαίνει τους +50 βαθμούς ή η αντλία έχει εγκατασταθεί
σε υψόμετρο που υπερβαίνει τα 1000 μέτρα, ο κινητήρας πρέπει
να μην είναι πλήρως φορτωμένο λόγω του κινδύνου υπερθέρμανσης.
Η υπερθέρμανση μπορεί να προκληθεί από υπερβολικές θερμοκρασίες περιβάλλοντος ή από χαμηλή πυκνότητα και κατά συνέπεια χαμηλή
ψυκτική επίδραση του αέρα.
Σε τέτοιες περιπτώσεις, μπορεί να χρειαστεί να χρησιμοποιήσετε έναν κινητήρα με
υψηλότερη ονομαστική απόδοση.
Θέσεις τερματικού κουτιού
Ως τυπικό, το κουτί ακροδεκτών είναι τοποθετημένο στην πλευρά αναρρόφησης της αντλίας, εν τω μεταξύ, 0 μοίρες ,90 μοίρες ,180 μοίρες ,270 μοίρες μπορούν να ρυθμιστούν σύμφωνα με την ακόλουθη διαδικασία:
1.Εάν είναι απαραίτητο, αποσυναρμολογήστε το προστατευτικό κάλυμμα του συνδετήρα του άξονα, αλλά δεν αποσυναρμολογήστε το
σύνδεσμος άξονα.
2.Αποσυναρμολόγηση των βιδών στερέωσης του κινητήρα.
3. Γυρίστε τον κινητήρα στην επιθυμητή κατεύθυνση.
4.Στερεώστε τις βίδες του κινητήρα.
5. Τοποθετήστε το προστατευτικό κάλυμμα του συνδετήρα του άξονα. Η τάση και η συχνότητα επισημαίνονται στην ετικέτα. Η σωστή ισχύς θα πρέπει να επιβεβαιωθεί με την ετικέτα πριν από τη χρήση.
Για να βεβαιωθείτε ότι η ηλεκτρική σύνδεση είναι σύμφωνη με το σχέδιο που σημειώνεται στην ετικέτα μέσα στο κουτί ακροδεκτών
Ιξώδες
Αυτή η Κατακόρυφη Πολυβάθμια Αντλία Νερού υγρών με πυκνότητες ή κινηματικά ιξώδη μεγαλύτερα από αυτά του νερού θα προκαλέσει σημαντική πτώση πίεσης, πτώση της υδραυλικής απόδοσης και αύξηση της κατανάλωσης ισχύος. Σε τέτοιες περιπτώσεις, η αντλία θα πρέπει να είναι εφοδιασμένη με μεγαλύτερο μοτέρ, εάν έχετε αμφιβολίες, επικοινωνήστε με τον Mislier.
Παράδειγμα
Από το Σχ.3, η αντλία εγκαθίσταται σε υψόμετρο εκτός υψομέτρου 3500 μέτρων, το P2 θα μειωθεί στο 83% εάν η θερμοκρασία περιβάλλοντος είναι έως 70 βαθμούς, το P2 θα μειωθεί στο 78%.
